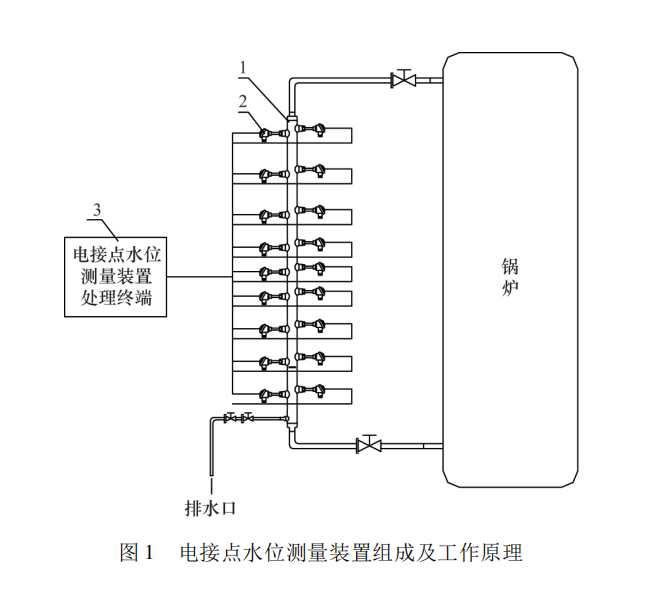

電接點水位測量裝置被廣泛應用于鍋爐水位測量，電接點水位測量裝置用于測量鍋爐內的水位( 非連續) 并將其顯示于控制臺屏，電接點水位探頭是鍋爐水位測量的重要傳感器，各探頭直接安裝于鍋爐的測量筒上，具有結構簡單、安裝方便、測量原理簡單等特點，當水位沒過探頭時，探頭呈導通狀態，即可直接檢測到測量筒內水位高度。電接點水位測量裝置組成如圖1所示，圖中序號1、2、3分別為測量筒、電接點水位探頭和電接點水位測量裝置處理終端，測量筒內液位與鍋爐液位高度相同，測量筒上每個水位測量點上裝兩只水位探頭構成水位檢測電路的兩極，當某一個測量點上的兩只探頭同時被淹沒時，水位檢測電路構成回路，輸出水位信號。
通過電接點水位測量裝置測量出的水位值與鍋爐的寬、窄量程水位表的指示值進行比照，操作人員可以更加有效的監視、控制鍋爐水位。特別是鍋爐參考管失水，寬窄量程水位指示不正常時，操作人員可根據電接點水位測量裝置的測量結果來手動控制鍋爐水位，確保鍋爐安全穩定地運行。
然而電接點水位探頭的使用環境十分惡劣，高溫、高壓和腐蝕的水環境易對電接點水位探頭造成致命影響，甚至?xí)?dǎo)致鍋爐泄漏事故，若測量筒內單個電接點腐蝕穿孔，造成壓力邊界損失，測量筒水泄露，將會導致其他電接點水位探頭線纜被腐蝕、損壞，最終造成整個電接點水位測量裝置失靈。同時電接點水位探頭易腐蝕的電極部分位于測量筒內部且無法頻繁拆卸檢查探頭腐蝕情況，發現故障時探頭往往已發生嚴重腐蝕，因此必須對電接點水位檢測裝置進行改進，減小探頭故障對鍋爐正常運行的影響。
